Деревянная поворотная лестница – решение для маленького помещения!

Необходимые инструменты и материалы

Поворотная лестница – самый популярный вид сооружения в двухэтажных домах. К ее основным преимуществам можно отнести компактность и возможность размещения в углу, за счет чего осуществляется значительная экономия места.

В чем основные плюсы поворотной лестницы?

Такая конструкция идеально подходит для небольших помещений, где важно сэкономить больше места. При этом ключевой особенностью является возможность установки дополнительных ступеней в том случае, если ширина проема составляет около метра. Поворот лестницы может быть осуществлен несколькими способами – на 90° и на 180°, причем последняя конструкция по внешнему виду выглядит очень «хрупко», но не занимает много места.

Разновидности поворотных лестниц:

• Криволинейные, используемые достаточно редко за счет того, что вы не сможете ощущать необходимой устойчивости под ногами, ведь при ее создании придется в точности соблюдать ширину облегающего конца – она должна равняться минимум 10 см;
• Лестница изогнутой формы, считающаяся наиболее экономичным видом. Такие конструкции в свою очередь делятся на винтовые, четвертьоборотные и полуоборотные, различаются углом поворота. Однако отдельно стоит вынести винтовые лестницы, которые считаются наиболее практичными, особенно если при обустройстве расположить стойку посередине. Их чаще всего изготавливают либо из дерева, либо из металла. Их ключевой особенностью является возможность обустройства на небольшой площади, но есть и минус – металлические лестницы не совсем удобны.

Деревянная лестница с забежными ступенями

Самым известным типом поворотной лестницы является именно этот вариант. Она похожа на пластину с краями, которые отличаются по ширине. При этом размеры варьируются с учетом нескольких факторов: ширина в самой узкой части не должна быть менее 100 мм, в середине – не менее 200 мм.

Это продиктовано ключевыми моментами: одна ступня должна опираться на широкую часть для получения требуемой площади для нормальной опоры, а вторая ступня при этом оказывается на узком месте, а значит, должной опоры не получит.

К слову, именно этот фактор является главным недостатком такой лестницы – по ней неудобно и довольно опасно подниматься и спускаться, поскольку существует высокий риск соскользнуть. Если вы сделаете ступени меньше, такая лестница будет непригодной. И эту проблему можно решить, если в качестве материала для лестницы использовать дерево.

Однако поворотная лестница с забежными ступенями чаще всего устанавливается в небольших помещениях, поскольку данная конструкция позволит сэкономить площадь, также ее можно монтировать как в центре комнаты, так и вблизи стены – все зависит от проекта комнаты. Самый простой вариант лестницы – соединение нескольких прямых маршей со ступенями в поворотной области. Самый сложный момент при создании лестницы – средняя ступень поворота, которая чаще всего выполняется в следующих вариациях:

1. Ступень будет примыкать к углу поворота так, чтобы ее широкая часть упиралась в стены проема, расположенные к ним перпендикулярно.
2. Край верхней ступени должен примыкать к углу между стенами. В данном случае одна ступень будет упираться в стену, следующая – в стену, которая располагается перпендикулярно. При этом их формы и размеры не должны быть различны.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Калькулятор расчета лестницы. Вы легко сможете рассчитать необходимые размеры лестницы.

Поворотная лестница своими руками: работа профессионала

Чтобы сделать практичную и красивую лестницу, вам нужно грамотно подойти к ее расчету, выбору используемого материала, покупке требуемых инструментов при необходимости. Первое, что вам нужно – рассчитать ваш будущий проект. Нормы четко показывают ключевые характеристики сооружений: ширину и высоту, а также перила (ограждение). И только в том случае, если вы учтете все эти факторы, можно получить положительный результат. Естественно, не обойтись без инструментов – молотки, шлифмашина, если необходимо «довести до ума», болты и тетивы, отвертки. Желательно запастись этим заранее, чтобы в последующем не отрываться от рабочего процесса.

Как сделать поворотную лестницу своими руками – пошаговая схема

Шаг 1: Проводим расчеты

Для расчета требуемого количества ступеней нужно исходить из высоты. Практика показывает, что оптимальной высотой является около 15-20 см и не более 30 см, поскольку более высокие либо низкие ступени делают подъем опасным. Нужно продумать ширину: необходимо, чтобы она могла гарантировать полную опору для ног – от 20 до 30 см. Важна и ширина самой лестницы – нежелательно делать ее менее 1,2 м. К слову, расчет лестницы для многих считается самым сложным шагом, а потому попробуйте просто найти устраивающую вас схему в интернете.

Шаг 2: Установка проступей и подступенок

Для закрепления таких элементов, как проступи и подступени, следует выпилить уступы на тетивах, в которых вставляем шипы ступеней. Если “гнезда” (уступы) находятся на нижней части тетивы, то ее сначала ставим на место, а следом снизу монтируем сами ступени. Тетивы могут быть установлены на балки площадки разнообразными методами. К самому надежному относят крепление с использованием тетивы с торцевыми шипами.

Есть еще вариант использования скоб, однако в таком случае не следует говорить о практичности постройки. К слову, можете воспользоваться вместо тетивы болтами, поскольку такие крепежи сегодня считаются наиболее эффективными. Несмотря на то, что конструкция по внешнему виду будет очень хрупкой, такие крепежные элементы очень прочные и надежные – если использовать болты, ваша лестница сможет выдерживать нагрузки до 1500 кг.

Шаг 3: Учет усадки стен

Чаще всего, лестницы изготавливают при постройке нового дома, если и вы столкнулись с таким вопросом, то должны учитывать усадку здания. Для этого центральные балки подпираются крепкими временными стойками (главное, сделать их прочными), закрепляем их скобами, и на концах балок, которые будут установлены около стен, оставляем маленький зазор. После процесса усадки, стойки нужно убрать, а в гнезда, где будут расположены балки, монтируем прокладки требуемого размера.

Шаг 4: Делаем ограждение

К созданию ограждения мы приступаем только тогда, когда закрепили тетивы и вставили ступени, то есть, когда лестница практически собрана. Стойки ограждений вставляем в уже подготовленные выемки, следом устанавливаем поручни.

Шаг 5: Оформление лестницы

Последний наш этап – декорирование сооружения. Поскольку в работе мы использовали дерево, нужно, чтобы применяемый нами материал не только украсил древесину, но и стал своеобразной защитой. А потому лучше всего приобрести полупрозрачную краску или простой лак. При этом проводить работы по покраске желательно в теплую погоду, а само дерево должно быть сухим. Покраску лестницы осуществляют валиком либо кистями сверху вниз, прокрашивая на каждом уровне ограждение и ступени. Среднее время высыхания материала составляет около трех суток.

К слову, чтобы дерево прослужило вам как можно дольше, его необходимо на несколько дней хранить в помещении, где будет осуществляться ремонт, чтобы разница в температуре не повлияла на структуру и качество древесины. Таким образом, поворотные лестницы на второй этаж являются хоть и достаточно сложными для самостоятельного создания, но и наиболее практичными конструкциями. Экономия места, возможность установки и около стен, и по центру помещения – это не единственные плюсы!

Лестница с забежными ступенями: проектирование. Необходимые инструменты и материалы для работы. Монтажный процесс

Во все времена владельцы многоэтажных домостроений старались превратить конструкции лестниц из банальных средств передвижения на другой уровень в украшение интерьера помещений.

В больших домах, где есть достаточно места для полета фантазии, при нынешнем широком предложении на строительном рынке всевозможных материалов, несложно соорудить поистине архитектурный шедевр. И совершенно не обязательно, что все это сделают профессионалы.

Забежные лестницы нужны на поворотных конструкциях, чтобы сократить тот самый радиус поворота

Строим сами – экономить надо качественно

При большом желании и наличии начальных строительных навыков вы вполне сможете устроить лестницу своими руками. Но, согласитесь, не всем повезло с современным коттеджем площадью в 100 м2 и более. А создать комфорт и уют хочется каждому.

Итак, если у вас слишком мало места для устройства полноправной лестницы с классическими межмаршевыми площадками, не расстраивайтесь, эта проблема разрешима. В таких стесненных обстоятельствах подойдет конструкция лестницы с забежными ступенями.

Что это такое?

Для сокращения площади, занимаемой лестницей в подобной конструкции, эти самые площадки заменяются на забежные ступени, выполненные с заужением к центру радиуса поворота и расширением на другом конце.

Подобным образом возводятся самые разнообразные по конфигурации лестницы:

1. Поворотная на 90 градусов с забежными ступенями.

• У подножия.
• В центре.

1. П-образная.

На фото – обычная П-образная лестница с использование забежных элементов

1. Криволинейная.

Как вы уже поняли, подобные конструкции лестниц не совсем удобные. Для большего комфорта при передвижении по ней, желательно, по возможности, устроить закругленное ограждение.

Этот прием позволит также делать забежные ступени не такими большими и соответственно сэкономить на этом. Хотя вряд ли стоит заводить речь об экономии, когда дело касается лестничной конструкции.

Обратите внимание – забежная ступень, имеющая треугольную форму, очень опасна – она допускает установку на нее только одной ноги

Важно! Не рекомендуется заужать самую маленькую часть забежной ступени менее чем на 10 см. С другой стороны, огромные «лопухи» тоже никому не нужны.

Стоит заметить, что устройство подобной конструкции дело нелегкое, но выполнимое. Если вы не уверены в своих силах, приобретайте готовый конструктор лестниц с забежными ступенями, он стоит чуть дороже, но в обращении более прост.

К таким изделиям всегда прилагается инструкция, обычно довольно подробная со схемами сборки и перечнем инструментов необходимых для работы.

Спроектируй сам – поэтапный процесс

Покупая готовые изделия, стоит понимать что:

• Такую конструкцию все равно придется подгонять по месту, с учетом конкретных размеров вашего помещения. А подгонять и переделывать, как всем известно, сложнее, чем изначально выполнять все самостоятельно.
• Недобросовестные производители лестниц могут использовать не качественное сырье, которое со временем быстро придет в непригодность.
• Цена готовой конструкции всегда значительно выше.

Эта статья для тех, кто хочет все сделать самостоятельно, разобраться во всех деталях и тонкостях создания плана-проекта. Начнем с простой конструкции – лестницы с забежными ступенями у подножья и поворотом на 90 градусов.

Инструменты и материалы для работы

Чтобы у нас получилась с первого раза качественная конструкция, необходимо приобрести все то, что мы ниже перечислим:

1. Детали лестницы.

• Косоуры.
• Тетивы.
• Ступени: рядовые, забежные, подиумные.
• Подступенники.

1. Детали ограждения.

• Столбы.
• Балясины.
• Поручни.

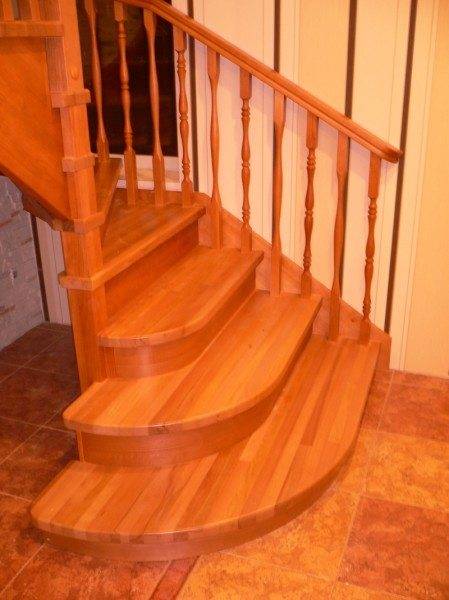

К сведению! Подиумная ступень обязательна (лучше приобрести таких две-три штуки), чтобы сделать безопасным и комфортным подъем на забежный участок.

Подиумные ступени позволяют настроиться на правильный шаг, поднимаясь по лестницам с забежными ступенями

Кроме основных материалов вам понадобится:

• Дрель.
• Электролобзик.
• Молоток.
• Шуруповерт.
• Рулетка.
• Строительный уровень.
• Набор креплений (саморезы, евровинты и т.д.).

Монтажный процесс

При расчете лестницы с забежными ступенями чертежи служат прекрасным подспорьем. Визуальные образы не позволят сделать возможные ошибки (читайте также статью Расчет лестницы с забежными ступенями – как сделать все правильно).

Начинаем проектирование лестницы с забежными ступенями:

Расчет лестницы с забежными ступенями – как сделать все правильно

• Вычерчиваем круг диметром равным ширине ступени (оптимально не менее 90 см).
• Прорисовываем среднюю линию маршей в окружности через центр под углом 45 градусов.
• Разбиваем окружность на отрезки равные глубине поступи рядовых ступеней (25-40 см).
• Теперь вычертим по средней линии прямые участки лестничных маршей.
• На расстоянии примерно равном ширине ступени по внутренним границам ступеней начертим линии АС и АВ. От них будем вести расчет забежных ступеней.
• Располагайте линии АС и АВ таким образом, чтобы внутренняя часть забежных ступеней получалась не менее 10 см, а наружная около 40 см.
• В процессе отрисовки для раскроя ступеней размеры по краям поверхностей могут быть слегка изменены, но глубина поступи в центре должна оставаться неизменной.

Внимание! Переход от марша к маршу по забежной части должен быть плавным. Слишком извилистая лестница не безопасна и не совсем комфортна для передвижения обитателей дома.

Высота подступенника тоже играет важную роль. По слишком высоким ступеням подниматься утомительно, а мелкий, частый шаг по низеньким даже опасен (вы можете запутаться и споткнуться). Учтите интересы всех проживающих, но старайтесь попасть в диапазон комфорта от 12 до 22 см.

На рисунке А видно, что шаги свободные, значит лестница достаточно громоздкая, а на рисунке Б – «миниатюрная» опасная конструкция, непригодная для детей

Теперь берите в руки инструмент и начинайте резку, подгонку и распиловку всех необходимых материалов, чтобы, в конечном счете, получился завидный результат.

По той же технологии можно просчитать конструкцию п-образной лестницы с поворотом на 180 градусов. У подобных конструкций тоже есть варианты решений.

• Двухмаршевыми лестницами с радиальной забежной частью.
• Трехмаршевыми с коротеньким промежуточным, между двумя участками забежных ступеней.

Двухмаршевая лестница, конструкция и применяемые материалы

Дерево – возможность творить своими силами

Идеальным материалом для изготовления лестницы в жилом доме по-прежнему остается дерево (узнайте также как сделать забежные ступени для деревянных лестниц). Конструкции из дерева имеют ряд преимуществ перед аналогами из металла и бетона.

• Теплые.
• Фактурные.
• Экологичные.
• Органичны практически в любом стиле интерьера.
• Долговечные.
• При необходимости легко ремонтируются с заменой отдельных фрагментов.

Единственный недостаток деревянных лестниц – это дороговизна, с которой конкурируют лишь кованые конструкции. Самым дешевым вариантом будет, пожалуй, клен, доступный в любых объемах практически на каждой лесопилке.

Для ступеней подойдет монолитная мебельная плита из сосны 900*1800*35 мм. Можно приобрести готовые ступени или заказать по вашим индивидуальным расчетам, но это будет раза в два дороже. Вот, собственно, вкратце о том, как сделать забежные ступени для лестницы.

Примечание! Помимо инструментов и материалов вооружитесь терпением, все же процесс изготовления и монтажа лестницы довольно сложный и продолжительный. Но удовольствие от результата покроет с лихвой все затраченные усилия, время и деньги.

Как сделать забежные ступени для деревянных лестниц

Вывод

В данном процессе, как и в любом другом, очень важно уделить особое внимание крепежным элементам. Только надежный крепеж, рассчитанный на повышенные нагрузки, способен выдержать напряжение, возникающее на ступенях.

Ведь зачастую именно горизонтальная плоскость нагружается сильнее, чем вертикальные опоры. Поэтому забежные ступени, не имеющие правильных форм, должны устанавливаться с особой тщательностью.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Г-образная лестница своими руками — как сделать угловую лестницу

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи не должен выступать более, чем на 4 см;
• проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):


1. формула удобства: e — j = 12 см;
2. формула безопасности: e + j = 46 см.
3. формула шага: 2 j + e = 62 (60-64) см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

1. прямая АС делит угловую ступень пополам;
2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.
