R508k комплект для регулирования теплого пола giacomini

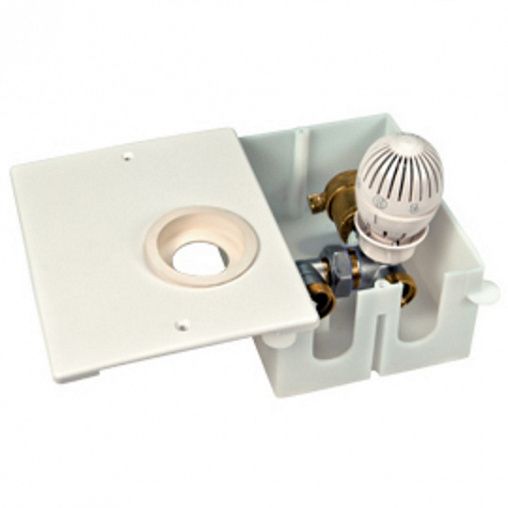

Комплект для теплого водяного пола R508K Giacomini

  • Наличие: есть
  • Производитель: Giacomini
  • Страна производителя: Италия

Комплект для теплого пола R508K Giacomini

GIACOMINI — надежность и качество из Италии.

Только ОРИГИНАЛЬНАЯ продукция итальянской марки Giacomini.

Бюджетный «теплый пол». Комплект для теплого водняного пола Giacomini R508K позволяет управлять одним контуром «теплого пола», подключив его к существующей системе отопления дома. Данное устройство позволяет регулировать контур напольного отопления по температуре воздуха, и идеально подходит для «теплого пола» небольшой площади, например, в ванной комнате, или отдельных помещениях. В комплект входят комбинированный термостатический клапан R414M, термостатическая головка, автоматический воздухоотводный клапан, комплект фитингов для подключения к трубопроводу и короб с крышкой для установки узла в стену.

Стоимость комплекта делает его доступным всем потребителям в России.

Giacomini R508K — зональный комплект по температуре воздуха

Система обогрева пола, как и любая другая правильно спроектированная система, должна иметь два уровня регулировки — центральный и в каждом отдельном помещении.

Первый уровень обеспечивает подачу теплоносителя с температурой, соответствующей условиям проекта, а второй учитывает отклонения связанные с погодными условиями, дополнительными источниками тепла и т.п. То есть, как и в системах радиаторного отопления, необходимо предусматривать установку термостатных клапанов в отапливаемых помещениях.

Регулировочный комплект “Thermo-floor” состоит из распределительной коробки R508M, в которую устанавливается термостатный клапан R414M. Из стены выступает только термостатическая головка (R470X001).

Подключение труб осуществляется с помощью двух фитингов R179, R179AM или R178 для пластиковых, металлопластиковых или медных труб соответственно.

Для выпуска воздуха в комплект входит автоматический клапан R88IY002.

Коробка монтируется в стене на высоте не менее 40 см от пола.

Читать еще:  Как застеклить балкон на последнем этаже самому

Технические характеристики, материалы:

· Максимальное рабочее давление: 10 bar
· Максимальное испытательное давление: 15 bar
· Термостатическая головка: жидкостная
· Гистерезис:

0,3°
· Дифференциальное давление: 1 bar
· Область регулировки: 8° ÷ 32°C
· Коробка и крышка: пластиковый материал
· Корпус клапана: латунь OT 58, хромированный
· Пружина: нержавеющая сталь
· Уплотнение штока: кольцева прокладка

Принцип работы

При установке термостатической головки на температуру 20°C, контур отопления перекрывается автоматически до тех пор, пока температура не снизится до 20°C, после чего температура поддерживается постоянной с точностью ± 0,2°C

В системах с термостатическим регулированием при росте температуры клапан закрывается постепенно и имеется достаточно времени для рассеяния тепла, накопленного в полу.

Окончательное закрытие клапана совпадает с наступлением теплового равновесия между полом и помещением.

Комплект для регулирования теплого пола Giacomini R508KY001

Характеристики Комплект для регулирования теплого пола Giacomini R508KY001

    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Описание

  • Комплект для теплого пола, включает: R508M ( Встраиваемая коробка с крышкой, для регулирующей арматуры систем теплых полов.) + R414M ( Термостатический клапан) + R470X001+R88IY002.
  • Размер: 120 x 150 x 75 мм

Комплект регулирующей арматуры контура тёплого пола, поставляется с коробкой для установки в стену, и фитингами для подключения трубы тёплого пола размером 16х2 мм.

Применяется для организации контура тёплого пола в существующих системах отопления при регулировании по температуре воздуха в помещении. Доступное решение для создания «тёплого пола» в санузлах и других небольших, до 20 м2 , помещениях.

  • 300 рублей при заказе на сумму менее 3 000 руб.
  • бесплатно при заказе на сумму более 3 000 руб.
  • Доставка малогабаритных грузов;
  • Доставка крупногабаритных грузов осуществляется до поезда. Подъем на этаж крупногабаритных грузов осуществляется за отдельную плату:
    • Крупногабаритные грузы при отсутствии лифта 150 руб. за этаж
    • Крупногабаритные грузы при наличии лифта 300 руб.
    • Крупногабаритные грузы, масса которых превышает 50 кг., поднимаются по двойному тарифу.
Читать еще:  Автономное отопление в частном доме на сжиженном газе

В случае отсутствия возможности проноса крупногабаритного груза по лестничным маршам – доставка осуществляется до подъезда.

  • Доставка заказов производится в удобное для Вас время по согласованию с менеджером интернет-магазина;
  • Отсутствие телефонной связи с покупателем в день доставки служит основанием для отмены доставки, что не влечет никакой последующей ответственности перед Покупателем;
  • Возможен самовывоз. Покупатель имеет возможность по согласованию с менеджером самостоятельно вывезти товар. Товар резервируется на 2 рабочих дня.

Giacomini Набор напольного отопления Multibox RTL R508K

Giacomini Набор напольного отопления Multibox RTL R508K

Доступное решение для создания «тёплого пола» в санузлах и других небольших, до 20 м², помещениях.

Применяется для организации контура тёплого пола в существующих системах отопления при регулировании по температуре воздуха в помещении.

Представляет собой комплект регулирующей арматуры контура тёплого пола, поставляется с коробкой для установки в стену, и фитингами для подключения трубы тёплого пола размером 16х2мм.

Комплект для теплого пола, включает:

  • R508M ― короб с крышкой
  • R414M ― клапан термостатный
  • R88IY002 ― воздухоотводчик автоматический
  • R470X001 ― головка термостатическая

Технические данные:

  • Максимальное рабочее давление клапанов без терморегулятора: PN16
  • Максимальная рабочая температура : 110°C
  • Рекомендуемая максимальная температура: 55 ° C с системой лучистый теплый пол
  • Максимальная рекомендуемая площадь с системой теплый пол: 20 м2

Монтаж комплекта Giacomini R508K:

  1. Поместить клапан в шкаф и закрепить отвод
  2. Подключить трубопроводы к клапану таким образом,чтобы длина трубы соответствовала предполагаемому месту монтажа шкафа R508M. Установить клапан спуска воздуха R88/1
  3. Установить клапан в шкаф, вдавив в зажимы креплений
  4. Установить ящик с помощью уровня и закрепить на стене
  5. Зафиксировать ящик с использованием цемента
  6. После завершения отделки стены (штукатурка, обои или другое покрытие) зафиксировать крышку винтами
  7. Для завершения монтажа с терморегулятором R470: зафиксировать крышку винтами, вставить уплотнительную прокладку (тип B), установить терморегулятор R470 таким образом, чтобы индикатор установки положений находился вверху
  8. Для того чтобы снять терморегулятор, выполнить следующие действия: вдавить уплотнительную прокладку обеими руками внутрь шкафа; отвинтить винты крышки, снять крышку, снять терморегулятор.
Читать еще:  Фундамент своими руками по технологии тисэ

Пример установки:
