Бетонная стяжка по водяному теплому полу

Как делать стяжку для теплого водяного пола

Чтобы получить действительно эффективную систему внутрипольного отопления, необходимо решить ряд обязательных задач. Одной из них является правильно устроенная стяжка для теплого пола. При нарушении правил ее формирования может наблюдаться как неэффективная работа отопительной системы, так и разрушение покрытия, аварии, протечки, а также другие неприятности.

Теплый пол в разрезе

Немного о проблематике

Задача прокладки водяного теплого пола в покрытие решается с учетом нескольких критериев.

1. Трубки, уложенные в стяжку, должны равномерно распределять тепло.
2. Стяжки над водяным теплым полом проектируются так, чтобы не оказывать чрезмерного давления, не превышать показатели усилий на разрыв, допустимые для трубок.
3. Высота стяжки над трубками и общей структуры покрытия не должна сильно поднимать уровень пола в помещении, влияя на технические характеристики дома или квартиры.
4. Стяжка для водяного теплого пола должна иметь массу, не превышающую допустимые показатели нагрузок на междуэтажные конструкции.

Уже по изложенным критериям становится понятно, что единых правил создания внутрипольного отопления – не существует. Есть принятые нормы СНиП, касающиеся рекомендуемой высоты слоя раствора над трубками структуры циркуляции. Данный стандарт принят, прежде всего, из учета, что минимальная толщина стяжки для водяного теплого пола позволит предохранить систему от повреждения и рассеивать достаточное количество тепла.

Если система отопления в квартире или доме сделана без следования рекомендациям, принятым в отрасли – могут наблюдаться следующие неприятные последствия:

• трещины покрытия, вызванные чрезмерной толщиной слоя бетона или иного раствора для стяжки при его температурном расширении;
• низкая отдача тепла, наблюдаемая при создании пола своими руками с большой толщиной слоя раствора над трубками;
• аварии системы и быстрое разрушение напольного покрытия в тех вариантах, где минимальная толщина стяжки для водяного теплого пола делалась по плохому основанию;
• протечки, вызванные разрушением трубок, когда стяжка для теплого водяного пола имеет большую толщину и одновременно – в ней не сделаны демпфирующие швы.

Чтобы избавиться от множества неожиданных проблем, стоит следовать сложившимся в сегменте организации внутрипольных систем отопления нормам и стандартам.

О минимальных показателях

Согласно нормам СНиП, слой покрытия над трубками должен быть не менее 20 мм. Это верно, если используется цементно-песчаная смесь или состав раствора для стяжек со сходными характеристиками. Для наливного пола на цементной основе рекомендуется увеличивать слой покрывающей укладки на 5-10 мм для компенсации усадки.

Так как стандартный диаметр трубок составляет 20-25 мм, становится ясно, какая толщина стяжки для теплого водяного пола является минимальной. Это 45 мм без учета гидро, теплоизоляции, а также подложки для укладки системы. Такая цифра соответствует рекомендованной толщине для цементно-песчаных и сходных по характеристикам смесей, поэтому стяжка теплого водяного пола может быть сделана самостоятельно по стандартной методике.

На практике в расчетах ремонтных работ принимается, что при устройстве системы отопления будет подъем горизонта напольного покрытия на 70-100 мм. В данный показатель толщины входит:

• гидроизоляция;
• слой утеплителя;
• термоизолятор, необходимый в структуре отопления;
• подложка для удобной прокладки трассы контура;
• основная стяжка пола с расположенными в ней трубками системы.

Если основание для укладки всей напольной структуры (например, бетонная плита) ровное, общая толщина покрытия в 70 мм является оптимальной. Укладка водяного теплого пола с применением составов цементной группы позволит не превышать массу покрытия, рекомендованную для большинства строений.

Видео: рекомендуемая толщина стяжки для теплого водяного пола.

В домах, где качество основания не отличается оптимальными показателями, может возникнуть необходимость чернового выравнивания поверхности. Для этого отдельно заливают нижний черновой слой. При этом общая толщина напольного покрытия растет, как и его масса. В домах с железобетонными перекрытиями редко возникают проблемы с массой. Однако рекомендуется при изготовлении стяжки над водяным теплым полом применять легкие технологии или наливные самовыравнивающиеся составы.

Особенности работы с толстыми покрытиями

Рассматривая, какая толщина стяжки для теплого водяного пола приемлема в том или ином случае, необходимо учитывать несколько особенностей. При обустройстве покрытий с толщиной больше 100 мм, во избежание проблем с нарушением целостности или аварий системы отопления, потребуется придерживаться ряда правил.

1. Если стяжки над водяным теплым полом больше рекомендуемых 20-25 мм, следует армировать покрытие. Для этого применяется стандартная сетка из проволоки 4-4.5 мм, прокладываемая совместно с трубками системы.
2. Необходимо обязательно использовать демпферную ленту. Она прокладывается по периметру помещения, где делается стяжка пола.

Если площадь комнаты, где располагается стяжка для водяного теплого пола толщиной более 7 см, превышает 16 кв.м, необходимо делать дополнительные демпферные швы. Они прорезаются болгаркой на глубину в 10-15 мм.

При необходимости обустройства демпфирующих швов – в прорези покрытия вставляют специальные пластиковые профили. Без применения этих деталей возможно заполнение пустот клеевыми составами при укладке плитки или линолеума, что сведет к нулю результативность мер, предпринятых для сохранения целостности слоя бетона.

Схема стяжки с армирующей сеткой

Как работать по ровному основанию

Стяжка для теплого водяного пола по ровному междуэтажному перекрытию укладывается достаточно просто. Необходимо выполнить следующие этапы работ:

1. Прошпаклевать стены на высоту 100-150 мм.
2. Разместить гидроизолятор. Это может быть полимерная пленка или рулонные материалы. Полосы укладывается с нахлестом, с заходом на стены на 10-15 см.
3. Уложить утеплитель. Хорошие результаты показывает пенополистирол, минеральная вата – толщина матов достаточно мала.
4. По утеплителю настилается фольгированный термоизолятор.
5. Размещается подложка для трубок системы отопления.
6. Укладывается трасса, при необходимости – армирующая структура из проволоки, когда толщина стяжки водяного теплого пола по плану будет иметь значительный показатель.
7. Монтируются маяки с расчетом того, что слой раствора по водяному полу будет около 20-25 мм.
8. Укладывается демпфирующая лента по периметру помещения.

После проведенных работ при помощи цементно-песчаной смеси или сходных по характеристикам готовых строительных составов укладывается основной слой пола. Раствор разглаживается и высушивается согласно стандартным правилам.

Обязательная теплоизоляция

Как укладывается покрытие на основание с биением высот

Если междуэтажные плиты образуют неровное основание со значительными бросками высоты или разницей уровня по всей площади, имеет смысл сформировать нижний нивелирующий слой. При этом общее влияние на высоту пола увеличится – к показателю толщины, который имеет стяжка на теплый водяной пол, добавится высота выравнивающего покрытия.

Нивелировать перепады высот можно самыми разными составами. Хорошие результаты показывают легкие строительные смеси или растворы с применением перлита и керамзита. Можно работать цементно-песчаными составами, если позволяет допустимая нагрузка на перекрытие. Быстро делается стяжка под теплый водяной пол, созданная с применением наливных самовыравнивающихся смесей на цементной основе.

Рассматривать, какая стяжка лучше для теплого водяного пола, стоит по допустимой массе покрытия. Стандартные растворы и рецептуры с большим содержанием влаги тяжелые, полусухие – пористые и гораздо легче. Безводные – потребуют специальных техник создания, увеличения расходов на внешнее покрытие (гипсоволоконная плита, фанера), отсыпку слоя большой толщины.

Безводный тип покрытий может выступать безальтернативным в домах с деревянными междуэтажными перекрытиями. В строениях данного класса состав стяжки для водяного теплого пола безжидкостной технологии позволит обеспечить минимальную массу и нагрузку.

Выравнивание неровностей пола

Работа с наливными полами

Согласно нормам СНиП, показатель толщины укладки раствора над трубками структуры отопления должна составлять 20-25 мм. Но это требование может не соблюдаться, если применяются современные наливные полы в качестве внешнего слоя системы.

СНиП устанавливает нормы толщины, исходя из утверждения, что меньший слой покрытия с характеристиками цементно-песчаной смеси при нагрузке быстро выкрошится и разрушится. Полимерные самовыравнивающие составы гораздо прочнее. Высота стяжки для наливных смесей может быть уменьшена. Рекомендуется формировать минимальный слой в 5 мм над отопительной структурой.

Также, наливные смеси эпоксидной, акриловой, метилметакрилатной группы позволят сразу решить ряд задач, например, выведения поверхности на нулевой уровень. Наносить состав рекомендуется на покрытие теплого пола бетонного класса, сделанное из расчета минимальной толщины.

Лучшие результаты наблюдаются, если основное покрытие формируется из самовыравнивающихся наливных полов с цементной основой. В этом случае лидер по качеству в роли финиширующего покрытия – метилметакрилатные составы. При нанесении на бетон они формируют максимально прочную поверхность, проникая глубоко в основание и образуя полимербетон.

Стоит отметить одно. При множестве вариантов создания стяжек теплого пола, наливные полы приобретают все большую популярность. Смеси для выравнивания на основе цемента достаточно дешевы, быстрее сохнут, чем классические стяжки, при покрытии полимерным составом – служат невероятно долго. И при этом общая толщина стяжки не несет опасности превышения нагрузки на разрыв для трубок, значительно снижается вероятность возникновения других неприятностей.

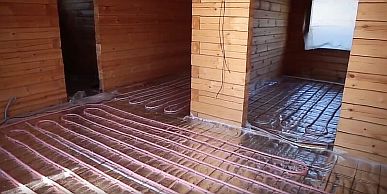

Теплые водяные полы в частном доме на бетонный пол: укладка своими руками

Обогрев домов и коттеджей системой «тёплый пол» сегодня популярно, и считается одним из простых и экономически выгодных способов.

Наиболее распространённым видом, особенно при наличии индивидуальной котельной становятся тёплые водяные полы, уложенные на бетонную основу, которые владельцы частных домов зачастую обустраивают самостоятельно.

Определим, подходит помещение или нет для укладки водяного тёплого пола

Водяные конструкции могут быть как основной системой отопления, так и дополнительной. Они рекомендованы чаще для индивидуального строительства. В многоэтажных домах такие полы устанавливаются редко, так как есть риск подтопления соседей снизу. Кроме того, сооружение тяжёлое и создаёт большую нагрузку на перекрытия.

Самым оптимальным решением считается установка водяной конструкции на этапе строительства здания. Хотя и в готовом доме, в процессе ремонта, обустроить такую систему подогрева полов вполне возможно, если помещение отвечает ряду требований:

• достаточная высота потолков — ведь толщина «пирога» водяного пола достигает от 8 до 20 см;
• соответствующий размер дверных проёмов — в высоту не меньше 210 см;
• прочное бетонное основание — чтобы оно выдержало тяжесть цементно-песчаной стяжки, деревянные перекрытия могут не противостоять такой нагрузки;
• ровный и чистый бетонный черновой пол — перепады более 5 мм противопоказаны, они могут ухудшить тепловую отдачу конструкции;
• комната должна быть оштукатурена и вставлены окна;
• уровень теплопотерь не больше 100 Вт/м2 — иначе потребуется сделать утепление.

Устройство водяного тёплого пола в частном доме

Водяной тёплый пол, уложенный на бетонный пол — трубопровод с теплоносителем внутри, залитый бетонным раствором. «Пирог» его — многослойная конструкция, в которой каждый слой несёт свою функцию, и играет большую роль для полноценной работы устройства. Поэтому, важна их очередность — это надо помнить при сооружении конструкции своими руками.

«Пирог» тёплой водяной системы это:

• черновой пол — из бетонной стяжки или плит перекрытия;
• гидроизоляционный слой — обычная полиэтиленовая тонкая плёнка, хотя при установки пола не на грунт, а на бетонную основу — можно обойтись и без гидроизоляции;
• теплоизоляция — рекомендовано использовать пенополистирол экструдированного типа, так как он имеет низкую теплопроводность, прочен и стоит не дорого;

К сведению! Теплоизоляционный материал должен обладать плотностью — 40 кг/м³ и минимальной толщиной — 300 мм.

• гидроизоляция — идеальным материалом для укладки в частном доме считается полиэтилен с толщиной 110 — 155 мкм, он стелется в два слоя;
• арматура — прутья толщиной не меньше 4 мм, ячейки 50 на 50, или 100 на 100, сетка крепится к перекрытию, а не к листу теплоизоляционного материала;
• нагревательный элемент — он монтируется к сетке с помощью хомутов, стандартный размер труб 16 мм (при площади помещения 50 м2);
• стяжка — используется цементно-бетонный раствор с добавленным пластификатором, минимальная толщина слоя 50 мм;
• подложка — для обустройства подойдёт пробковый материал, толстый картон или полиэтилен вспененного типа;
• напольное покрытие — плитка, ламинат, линолеум.

Так, выглядит «пирог» водяного тёплого пола, минимальная толщина которого 140 мм. Кроме того, в местах соприкосновения бетонного раствора со стенками, необходима установка демпферной ленты, она обеспечит компенсацию при нагревании.

Помимо этого, потребуется монтаж коллекторного узла и насоса, он улучшает циркуляцию теплоносителя.

Виды стяжек для теплого водяного пола и технология их устройства

Рассказываем о типах стяжек для теплого водяного пола, способах их укладки и даем пошаговую инструкцию для каждого вида.

Стяжка под теплый водяной пол представляет собой простую цементную заливку. Ее называют черновой и делают, чтобы выровнять поверхность, предотвратить теплопотери, прогибы труб. Кроме того, она влияет на долговечность чистового слоя, который заливают сверху нагревательной системы. Его можно уложить тремя способами. Расскажем сначала о них.

Всё про стяжку для водяного пола:

Виды чистовых стяжек

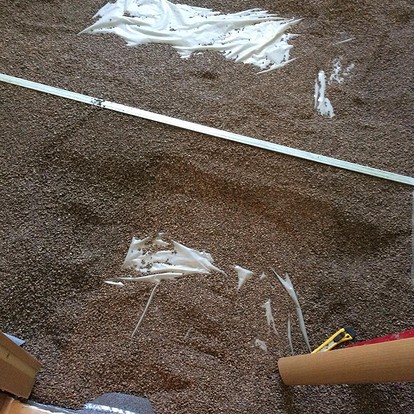

Сухая

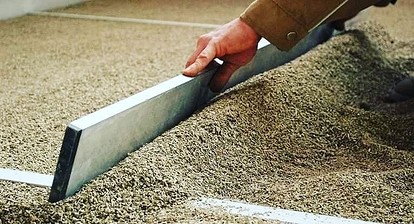

Она состоит из керамзита, вспененного вермикулита, пенополистирола или перлита. Гранулы накрывают листами влагостойкого гипсокартона или ДСП. Все это довольно просто уложить — работу выполнит любой человек.

Плюсы

• Высокая скорость укладки. Даже в большом помещении можно справиться за день.
• Можно монтировать чистовое напольное покрытие уже на следующий день.
• Нагрузка на перекрытия в три раза меньше, чем в случае с мокрой заливкой.
• Простой монтаж.
• Отличная звуковая, тепловая изоляция.

Минусы

• Если внутрь пола попадет вода, появится плесень, придется разбирать всю конструкцию. Нужна водоустойчивая отделка.
• Плиты ГКЛ, ДСП могут не выдержать дополнительных тяжелых перегородок.
• Некоторое время после завершения ремонта, при ходьбе будут слышны шуршащие звуки.

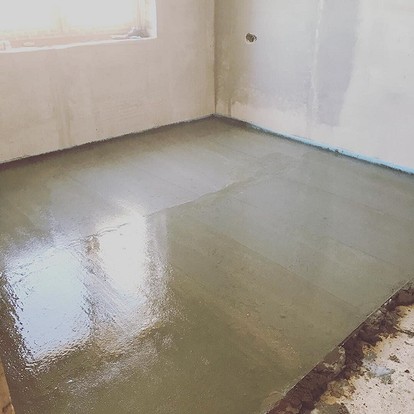

Мокрая

Обычно это цементно-песчаный раствор или бетонная смесь. Сделать все самостоятельно будет немного сложнее, чем в случае с сухой засыпкой, но вполне реально. Идеально подходит для полов с керамической, каменной отделкой.

Плюсы

• Прочность. Выдержит новые, тяжелые перегородки.
• Высохший слой можно оставить как финальную отделку, просто покрасив его.
• Отличная звуковая, тепловая изоляция.

Минусы

• Трудоемкий процесс. Растворы жидкие, но залить и выровнять их без навыков может быть сложно.
• Большой вес. Если перекрытия слабые, такая заливка не подойдет.
• Долгий срок застывания. До финальной отделки должно пройти несколько недель.
• Понадобится оборудование для замешивания — строительный миксер или дрель с насадкой.

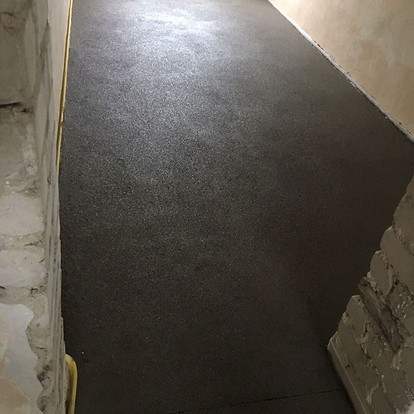

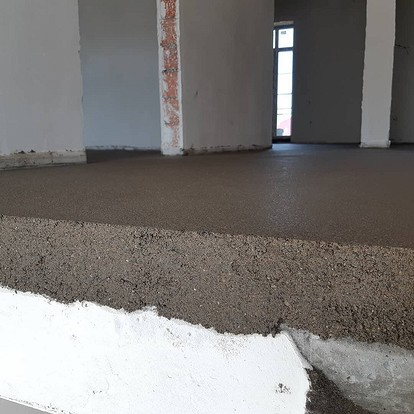

Полусухая

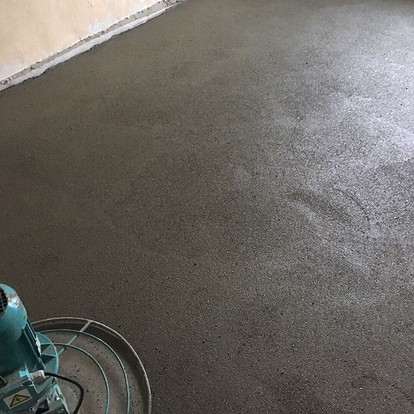

Такое покрытие сложно сделать своими руками — для этого требуется пневмонагнетатель, смешивающая, а также шлифовальная машина. На небольшой площади можно попробовать сделать все без оборудования, но это будет сложнее. Материал непросто выровнять самостоятельно, так как это твердая песчано-цементная смесь. В нее добавляют пластификаторы и небольшое количество воды.

Плюсы

• Отделку плиткой можно начинать уже спустя два-три дня. Для других покрытий сроки больше, так как влага будет выделяться в течение месяца.
• Небольшой вес.
• Хорошая звуковая, тепловая изоляция.
• Относительно чистые условия работы.
• Практически отсутствует усадка.
• Влагоустойчивость.

Минус

• Необходимость в оборудовании. Его берут напрокат в строительной фирме, но это дополнительные расходы.

Что лучше выбрать

Сложно однозначно ответить, какая стяжка лучше для водяного теплого пола. Если исходить из веса, оптимальный вариант — сухие смеси. Они гораздо легче, нагрузка на перекрытия не такая сильная. К тому же они могут выйти дешевле, если ремонт делают в маленькой квартире. По скорости укладки они выигрывают у двух других вариантов. Вы сможете сделать все за пару-тройку дней. Но такой пол не рекомендуют делать в ванной.

На крупномасштабные работы, когда есть запас времени до заселения в жилье и нужна большая партия материала, есть смысл закупить мокрую бетонную или цементно-песчаную стяжку. Также этот вариант подойдет тем, кто нуждается в прочном покрытии, которому не страшна влага.

Компромиссом могла бы стать полусухая смесь — она прочная, высыхает быстрее мокрой. Но для нее требуется оборудование или же рабочий процесс будет трудоемким.

Требования к стяжкам

В первую очередь отметим, что покрытие должно быть ровным и горизонтальным. Допускается перепад в 5 мм. В противном случае верхняя отделка может потрескаться, появятся прогибы, тепло не будет распределяться равномерно. Расскажем подробнее о других требованиях.

Какой материал выбрать

Для теплых водяных систем в жилых домах рекомендована марка бетона М150 или самовыравнивающиеся составы для создания теплых полов. Для раствора из цементно-песчаной смеси понадобится цемент марки М500 или М400 и песок фракцией не более 3 мм. Если нужно сделать слой тоньше рекомендуемых значений, в раствор или бетонный состав добавляют пластификаторы, фиброволокно или клей ПВА.

Рекомендуемый размер частиц в сухой засыпке — 5 мм. Что касается наполнителя, то более предпочтительным вариантом считается вспененный вермикулит, пенополистирол или перлит. Они легче керамзита.

Оптимальная толщина стяжки под теплый водяной пол

Показатель важен для любого покрытия. От него зависит не только качество прогрева, но и прочность системы в целом. Толщину выбирают в зависимости от нескольких факторов.

• Высота потолков.
• Диаметр труб.
• Тип укладочной смеси.
• Прочность перекрытий.

Минимальная высота для жилых помещений — 3-3,5 см. Максимальная — 5-10 см. Слишком высокие слои, особенно верхний, препятствуют быстрому прогреву комнаты и съедают расстояние до потолка. В некоторых квартирах это будет очень заметно. Если же сделать покрытие слишком тонким — структура станет менее прочной, будет меньше сохранять тепло. В среднем, наилучшим вариантом считается толщина чистового слоя 7-8 см, где 4-5 см приходится на пространство над трубами. Для черновой заливки достаточно 3-3,5 см.

Толщина сухого покрытия должна быть такой, чтобы между засыпкой и листами ГКЛ не оставалось пустого пространства, а нагревательные контуры находились на глубине минимум 2 см от поверхности.

В видео — более подробные рекомендации по выбору максимальной и минимальной толщины.

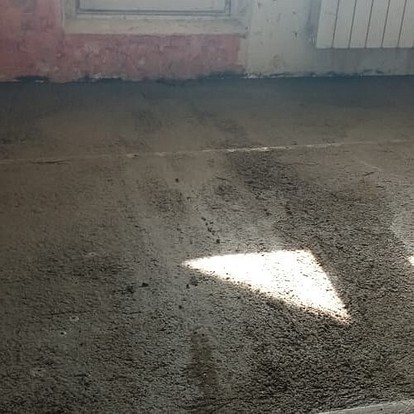

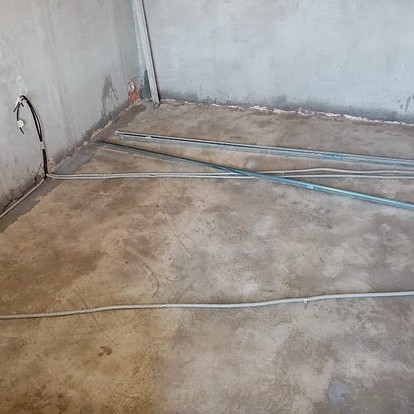

Технология устройства черновой стяжки

Вам понадобится емкость для замешивания, строительный миксер или дрель с насадкой, маячки, уровень, правило, шпатель, цемент, песок и вода. Перед заливкой чернового слоя нужно закончить установку всех коммуникаций, оконных откосов.

Пошаговая инструкция

• Предварительно оштукатурьте стены и потолок, чтобы с них не падал раствор.
• Закройте сливные отверстия, зафиксируйте кабели в полуподвижном состоянии, заклейте всю фурнитуру, которая может контактировать с цементом.
• Уберите с поверхности весь мусор, определите уровнем перепады высоты, сделайте разметку.

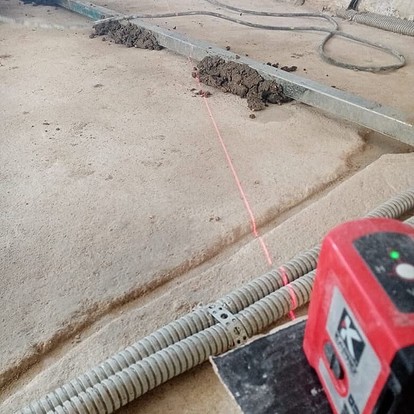

• Установите металлические маяки, закрепите их алебастром (он быстро сохнет) на расстоянии равном длине правила.
• Соедините цемент и песок в пропорции 3:1, добавьте воду и пластификатор (или литр клея ПВА). Большое количество воды приведет к растрескиванию, поэтому не делайте смесь слишком жидкой.
• Готовый раствор сразу же залейте между маяками, одновременно утрамбовывая его. Это нужно, чтобы выпустить пузырьки воздуха.
• Выровняйте состав правилом. Передвигайте его волнообразными движениями в направлении себя.
• Закройте комнату от солнечного света и сквозняка.
• На вторые сутки накройте цемент пленкой и оставьте под ним до полного высыхания поверхности.

Такая технология сводит к минимуму риск появления трещин. Даже если вы выбрали минимальную толщину стяжки для водяного теплого пола, покрытие будет прочным. На просушку может уйти несколько недель (3-4). После этого можно укладывать нагревательную систему.

Способы укладки чистовой стяжки

Есть два общих правила для всех вариантов укладки материала. Перед тем как заливать или засыпать верхний слой, строители рекомендуют зарисовать расположение всех элементов системы, а также проверить ее работоспособность. Протестировать ее можно двумя способами.

Тестирование элементов теплого пола

• С рабочей температурой. Начните выводить систему на рабочую температуру с 20°С. Поднимите на 5°С через три-четыре часа. Слейте теплоноситель, если появились протечки и устраните их. Затем снова сделайте запуск. Оставьте на 2-3 дня. Если все хорошо — можно делать чистовую отделку, предварительно охладив систему.
• С повышенным давлением. Запустите в систему теплоноситель и создайте давление в 2-3 раза, превышающее рабочее. Оставьте на сутки. Если падение давления не больше 1,5 Бар — переходите к заливке.

При испытании давлением рекомендуется дополнительно закрепить трубы. После успешного пробного запуска можно следовать дальше. Дадим пошаговые инструкции по каждому способу укладки.

Как залить мокрую стяжку

Заливку в одном помещении нужно делать за одни сутки, а перерывы в работе должны быть минимальными. Исключение — поверхность, разделенная демпферной лентой. В этом случае участки можно заливать с перерывом.

• Закрепите по периметру комнаты демпферную ленту. Она нужна чтобы застывший пол не растрескался при температурных подвижках.
• В большом помещении зафиксируйте ее через каждые 20 м 2 , между соседними контурами. Труба при этом проходит через нее и в месте прохода заключена в гофру. Можно использовать вместо ленты Т-образные планки.
• Уложенные петли водяного пола защитите от механического повреждения досками.
• Трубы, подводящие воду к коллектору теплоизолируйте. Если они пластиковые — спрячьте их в штробах, сделанных в теплоизоляции пола.
• На нагревательную систему уложите металлическую сетку с ячейками 10х10 см.

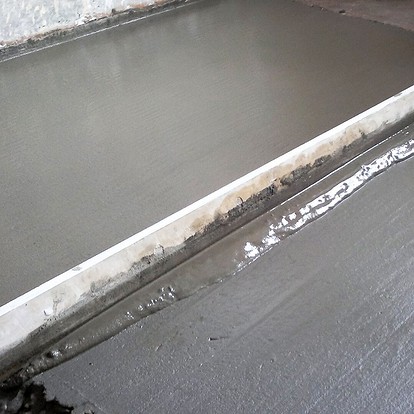

• С помощью уровня установите металлические маяки высотой, равной толщине слоя. Первый зафиксируйте на расстоянии 20-30 см от стены. Следующие — с шагом меньше, чем длина правила на 20 см.
• Закрепите их алебастром, дождитесь пока он схватится.
• Приготовьте песчано-цементный раствор в пропорции 3:1 или разведите готовый состав водой.
• Распределите материал по поверхности, одновременно утрамбовывая его, чтобы убрать пузырьки воздуха.

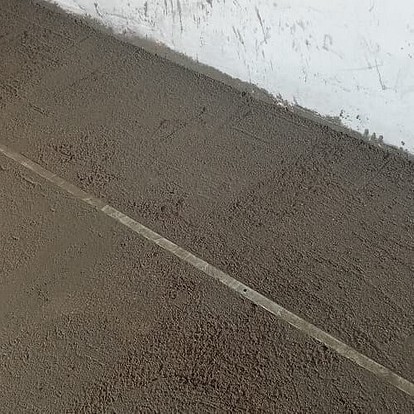

• Разгладьте смесь правилом.

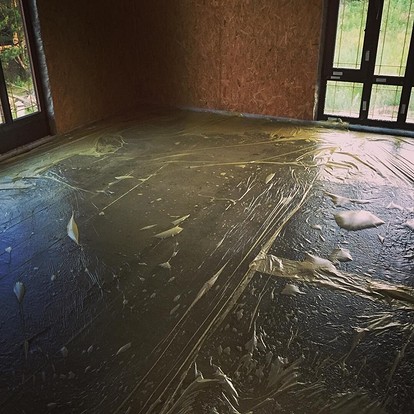

• Накройте ее пленкой на следующий день.
