Баня на даче и печь котел

Котлы для бани на дровах: особенности монтажа

Особенности дровяного котла

При сгорании дрова оставляют аромат дерева, это и понуждает пользователей устанавливать в банях подобные устройства. Котлы для бани на дровах пользуются популярностью благодаря доступности энергоносителя. Кроме того, их можно устанавливать в местах, где отсутствуют другие виды энергии — газ и электричество. На даче дрова для отопления бани можно найти всегда, причем бесплатно.

Дровяные котлы имеют также традиционные недостатки:

    Дедовский способ регулировки температуры, путем прикрытия поддувала.

Поддерживать температуру в заданном режиме затруднительно, инерционность слишком высока.

Печь растапливается медленно.

Для горения нужны сухие дрова, которые также надо где-то хранить.

  • Котел на дровах — массивное изделие, ведь в камере сгорания должно быть достаточно места для большого количества дров.

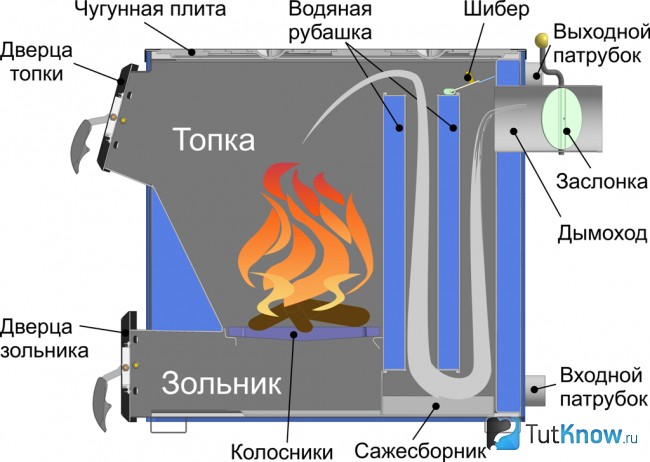

  • Конструкция котла на дровах

    Котлы изготавливают цилиндрической или прямоугольной формы. Первый вариант предпочтительней, цилиндрический котел легче изготовить, но прямоугольные изделия проще в обслуживании.

    При разработке проекта котла следует разместить в правильном порядке следующие части: поддувало и топочная, бак для воды, колосник, дымоход, каменка. Не забудьте мелкие детали — дверцы, петли, задвижки, краны и т.д.

    Если опыта работы с металлом мало, сходите к знакомому банщику и сделайте фото котла для бани на дровах, изображение поможет разработать собственный проект.

    Изготовление дровяного котла из трубы

    Чтобы изготовить несложный котел, понадобится толстостенная труба диаметром более 500 мм с толщиной стенок 6-8 мм. Желательно, чтобы трубы были из жаростойкой нержавейки, в которой минимум 12,5% хрома. Лучшие образцы содержат 17% хрома, и для подобных изделий достаточно 4 мм листы. Обыкновенная сталь со временем покроется ржавчиной.

    Приготовьте два отрезка: труба длиной 0,9 м пойдет на изготовление топочной, из отрезка 0,6 м делают бак. Такие размеры достаточны для отопления парной площадью 12-14 м 2 .

    Работу выполняйте в следующей последовательности:

      Внизу большего отрезка (0,9 м), на расстоянии 50 мм от края, вырежьте болгаркой прямоугольное отверстие размером 200×70 мм для доступа в зольник. Отрезанный кусок не выбрасывайте, из него сделайте дверцу. Для этого закрепите к нему петли и задвижку. Готовую деталь приварите к трубе в нужном месте. Закруглите края реза.

    Решетку колосников изготовьте из прутьев 20-25 мм. Приварите прутья внутри трубы выше отверстия зольника на 5 см.

    Колосник можно сделать также из металлического круга толщиной от 25 мм. Диаметр круга должен соответствовать диаметру трубы. В заготовке прорежьте продольные прорези для поступления воздуха снизу в камеру сгорания. Через отверстия зола будет сыпаться вниз из топочной.

    На расстоянии 10 см выше колосника вырежьте в стенке проем топки. Минимальные размеры отверстия — 25-40 см, размеры позволяют без труда забросить в топку охапку дров. Из отрезанного куска сделайте дверцы топочной и закрепите к трубе.

    Основание печи изготовьте из листового металла толщиной не менее 10 см (чем толще, тем лучше). Вырежьте из листа блин диаметром, равным диаметру трубы. Приварите к блину 4 прутка (перпендикулярно к поверхности) диаметром 14 мм и длиной 30 мм, которые будут служить ножками. Приварите блин с ножками к нижней части трубы.

    Определите высоту каменки. Для этого измерьте высоту трубы и отнимите высоту зольника. Полученный результат разделите на 3. Одна часть будет высотой топки, вторая — высотой каменки.

    Дно каменки сделайте из отрезков швеллера. Приварите их горизонтально на заданной высоте от решетки топочной внутри трубы. Между швеллерами оставьте щели, размеры которых не позволяют камням проваливаться.

    Каменка может быть открытой или закрытой. При открытой каменке полость разделяют пополам вертикальным металлическим листом. В одной полости можно насыпать камни, в другой — установить бак для воды.

    Если каменку планируется изготовить закрытой, в стенке трубы, в зоне каменки, вырежьте отверстие для вывода пара и закладки камней.

    При закрытой каменке дымовая труба пропускается сквозь бак, она может доставать горизонтальной перегородки стопочной. Дым, проходящий сквозь трубу, быстрее нагреет воду. Жар от каменки нагревает трубу и также сокращает время нагревания воды.

    Для изготовления бака для воды понадобится труба меньшего размера (длиной 0,6 м). Изготовьте из металлического листа 0,6-0,8 см дно и приварите с одной стороны трубы. Вырежьте в заглушке отверстие диаметром, равным диаметру дымовой трубы.

    Верхнюю часть крышки сделайте из двух частей — стационарной и открывающейся. На стационарной крышке вырежьте отверстие под дымовую трубу. Следите, чтобы оси отверстий в верхней и нижней крышках располагались в одной вертикальной плоскости.

    Читать еще:  Что такое автономное водоснабжение частного дома под ключ

    Длина трубы должна быть больше высоты бака. Установите трубу в бак для воды и приварите к днищу.

    Проконтролируйте качество сварных швов в нижней части бака. При отсутствии герметичности топочная будет заливаться водой.

    Приварите верхнюю глухую часть крышки к котлу. Вторую половину закрепите на петлях.

    Установите бак на котел и приварите обе части между собой.

    В нижней части котла выполните отверстие и приварите кран, через который будет набираться вода.

  • Для придания товарного вида печь можно покрасить термостойкой краской. Необходимо помнить, что стенки печи нагреваются до +600°С, и покраску часто придется обновлять, а стоимость ее очень высока.

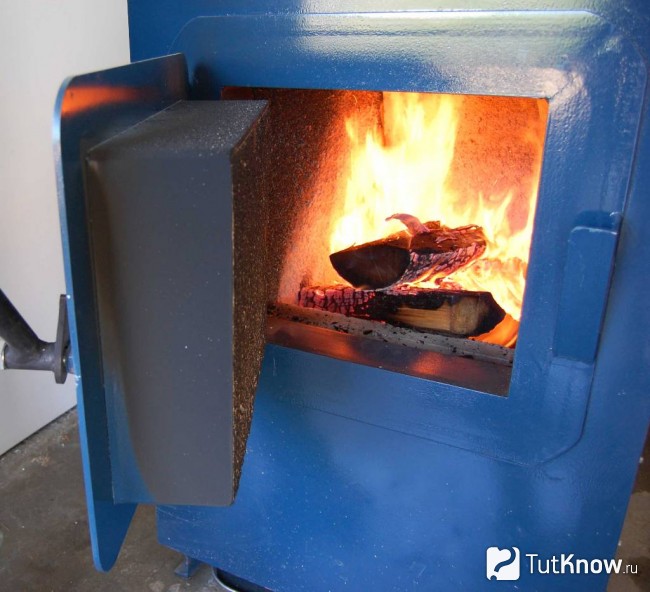

  • Изготовление прямоугольного котла на дровах для бани

    Самодельные котлы прямоугольной формы изготовить труднее, чем цилиндрические. Понадобятся листы металла толщиной не менее 5 мм, желательно из жаропрочной стали.

    Начертите на листах заготовки котла, вырежьте их при помощи болгарки. Сварите корпус котла из заготовок. Усильте стенки, приварив к ним ребра жесткости, которые изготовьте из уголков. В дальнейшем работа мало отличается от изготовления котла из трубы.

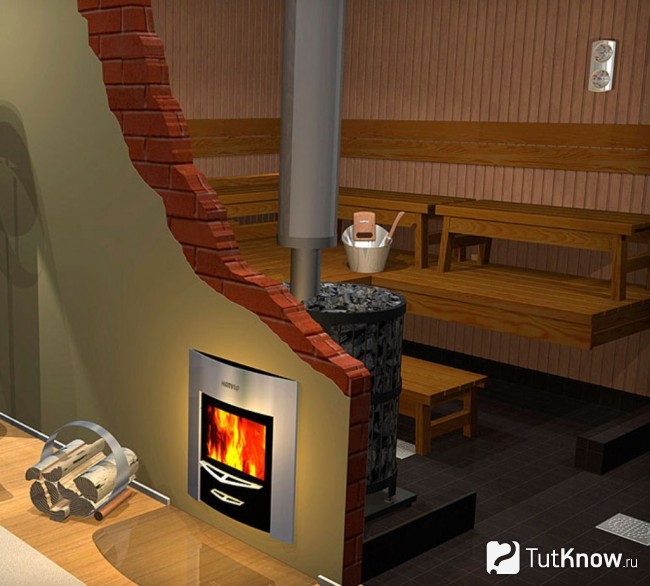

    Правила размещения котла на дровах в парной

    В парилке нельзя устанавливать дровяной котел так, как вам хочется, следует придерживаться определенных правил:

      Устройство разместите так, чтобы оно равномерно обогревало все помещение и не создавало пожароопасные ситуации.

    Изделие располагайте вдоль стены с полками.

    Котел на дровах устанавливают на расстоянии не менее 0,5 м от незащищенных горючих стен и не менее 25 см от защищенных, даже если они кирпичные.

    Печь ставьте на бетонное или кирпичное основание глубиной 0,25 см, размеры которого больше габаритных размеров отопительного устройства.

    Котел размещают в парилке двумя способами, в зависимости от того, откуда будет топиться печь. Если котел полностью находится в парилке, расположите его таким образом, чтобы дверцы смотрели в сторону входных дверей. В этом случае отапливаться будет только парилка, другие помещения обогреваются иным способом.

    Другой вариант: дрова подбрасывают со стороны моечной или предбанника в доработанную лицевую часть котла. Для этого соорудите короб, длина которого будет больше толщины стенки парной, а габариты чуть больше размера дверцы топочной. В стенке между предбанником и парной сделайте отверстие, куда вставьте короб и сдвиньте до упора в котел.

    Для удаления золы в стенке выполните еще одно отверстие, в него вставляется конструкция, напоминающая выдвижной ящик. С его помощью зольник можно очищать от остатков сгоревших дров.

  • Если баня деревянная, стенки котла рекомендуется обложить огнеупорным кирпичом, чтобы не перегревать древесину. Также соорудите защитный экран, чтобы случайно не прикоснуться к раскаленной поверхности. Экран изготовьте из кирпича, поставленного на ребро. Он не должен задерживать тепло, желательно сделать максимально эстетичным.
  • Смотрите видео о монтаже печи из металла для бани:

    Как установить котел в баню правильно

    Один из самых главных факторов, которые влияют на удобство и комфорт в парильном помещении – это, как правильно установить котел в баню. Человек, обладающий небольшим опытом строителя, вполне сможет своими руками построить котел для бани.

    Владельцам бань нынешний рынок предлагает большой выбор котлов. Но котел, сделанный собственными руками, считается лучшим вариантом.

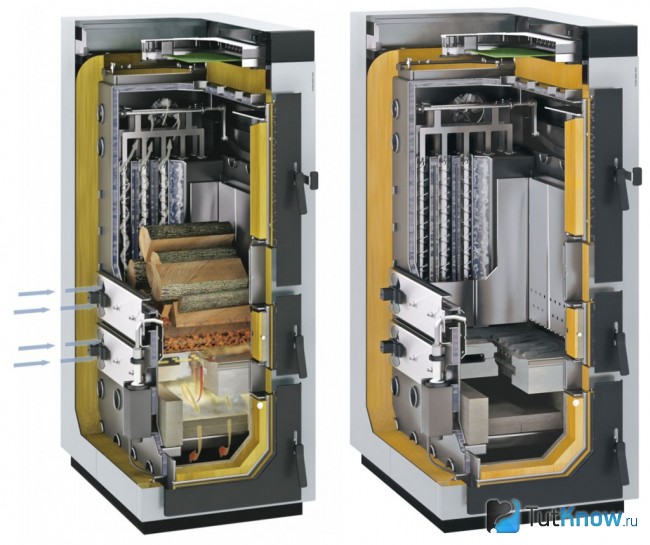

    Котел в разрезе

    Разница между котлом и печкой

    И вот когда вы нашли детальную информацию, фото и чертежи котлов в баню, как своими руками строится печка — надо хорошо понимать, что печь кирпичная, которая установлена в традиционной русской бане, это вовсе не котел из чугуна. А конструкцию из металла, сваренную из бочки или трубы, печкой назвать нельзя, это не что иное, как котел для бани.

    При этом котлы, как и печи необходимы для одного:

    • отопления парных помещений;
    • нагрева воды и камней
    • а также поддержания нужной температуры в парилке.

    Поэтому печь — это сооружение из кирпича, а котел для бани самодельный, означает другое устройство отопления.

    Котел для бани: причины строительства

    Сегодня в продаже представлены самые разнообразные котлы на твердом топливе. Можно, конечно, выложить в бане кирпичную печь. Но помните, это довольно сложный процесс тем, более не имея опыта каменщика.

    А цена такого строительства будет намного выше суммы котла для парилки, так как влечет расходы на закупку глины и кирпича, а также тщательного изучения производственной технологии. В результате немалые дополнительные расходы.

    Примечание!
    Что выбрать — это решать вам как хозяину.
    Главное помните, что для малогабаритной парной где-нибудь на даче котел вполне сгодится, его можно смастерить из простых подручных средств.
    К тому же такая установка котла в бане выйдет дешево.

    Плюс ко всему изготавливать самому интересно. Строительство — это конечно ответственный и важный процесс, то не стоит боятся трудностей, нужно с готовностью приступать к работе.

    Модели котлов

    • Газовые.
    • Электрические.
    • Твердотопливные.
    • На жидком топливе.
    • Пиролизные.

    Установка котла в баню газового, считается самым оптимальным решением. Это будет самый экономичный вариант для парилки, если к вашему участку подведен газ. Еще одно его достоинство, это то, что во время топки он не выделяет неприятного запаха гари.

    Из всех видов самый компактный – газовый:

    • Вес таких котлов около 50 килограмм.
    • Мощность достигает до 40 кВт.
    • Подобный аппарат может обогреть не только маленькую парилку, но и площадь в 300 квадратных метров.
    Читать еще:  Затемнение при сварке din 9

    Котел электрический, по праву считается самым экологически чистым.

    Полезные качества такого агрегата:

    • Они не нуждаются в вентиляции.
    • Они удобны в эксплуатации, их можно легко настроить на нужную температуру, и не нужен запас топлива.

    Однако есть и недостаток — это большие затраты на электроэнергию.

    Установки на твердом топливе очень хорошо поддерживают необходимую температуру при длительном горении топлива. Но функционировать в полностью автоматическом режиме они не могут, им нужна регулярная загрузка топлива.

    Производители твердотопливных котлов постоянно пытаются усовершенствовать их. Ниже на фото видна схема твердотопливной установки.

    Жидкотопливные котлы, по удобству считаются вторыми после газовых, работают они на дизельном топливе. Ведь нет проблем с хранением топлива, достаточно найти большую пластиковую или металлическую емкость по возможности с двойным дном.

    Недостаток таких агрегатов, это неприятные запахи, которые могут пропитать все комнаты парной. Поэтому таким установкам требуется отдельное помещение в баньке. Перед установкой данного котла, его обязательно нужно показать специалисту.

    Котлы пиролизные работают благодаря сгоранию топлива в камере. В первой камере происходит процесс горения с выделением газа, в следующей камере совершается уже синтез газа, другими словами догорание.Для растопки такого оборудования требуется электрическая система розжига.

    Положительные свойства таких аппаратов в том, что практически полностью сгорает топливо, почти не оставляя золы и сажи.

    Постройка котла своими силами

    В строительстве котла для бани своими руками нет ничего особенного или сложного. Перед началом работы нужно подготовить специальные инструменты и материалы, а также если есть инструкция тщательно ее изучить.

    Материал

    Правильная установка котла в бане, зависит от материала, который в процессе работы будет использоваться.

    1. Профессионалы при установке оборудования котла, как правило для его основания выбирают металлические бочки, с объемом до 200 литров. Для этого можно воспользоваться небольшим куском толстой трубы, длинной до 1 метра и диаметром 51 сантиметр.

    Совет!
    Не устанавливайте около деревянных стен очень близко банный котел, дабы избежать пожара.

    Схема самодельного котла

    1. Такая установка может обогреть помещение объемом до 15 кубических метров, а это площадь 3 х 3 квадратных метра. Для начала нужно приготовить > с кругами по металлу и сварочный домашний аппарат.

    Приваривание к котлу опор

    Для банного котла в качестве корпуса будем использовать трубу. Главная задача параллельно земле приварить 3 опоры.

    1. Нижний уровень нужен для установки низа печи.
    2. Высота второго уровня рассчитывается от размеров поддувальной дверцы, которая будет вмонтирована в печку.
    3. Третья опора согласно схеме котла должна примерно размещаться на расстоянии 20 см от верха трубы.

    Еще нужен будет для дна печи металлический круг, не меньше 4 мм толщины. Из металлического круга можно изготовить крышку с толщиной от 5 мм и также с вырезанным проемом для усиления кольца дымовой трубы для бани.

    Опоры под перегородки разместите исключительно друг около друга. Затем для короба вырежьте отверстие, в нем поддувальные и печные дверцы будут монтироваться, с боку трубы, начинать все нужно от самого низа. Глубину короба определяет толщина стены.

    Внутри короба также сделайте перегородку, она понадобится для разделения топочного и зольного отсеков в самодельном банном котле.

    Экран котла

    Прежде всего ввариваете короб, потом вставляете в корпус дно, колосник и верхнюю крышку. Затем производя установку в помещении, делайте таким методом, чтобы корпус проходящий сквозь стенку, аккуратно вышел на улицу или в помещение топки. Далее дымовую трубу ставим на верхнюю крышку и укладываем камни, котел монтируется как правило на фундамент, приготовленный под печь бани .


    В завершении для котла соорудите экран. Делают экран по-разному, и используют для этого кирпич. Можно полностью обложить кирпичом котел или сделать одну стену из кирпича.

    Вывод

    Узнав из нашего материала, как правильно установить котел в бане можно смело приступать к работе! Видео в этой статье поможет вам лучше во всем разобраться!

    Котел для бани своими руками

    Котлом для бани называют конструкцию, состоящую из металлического или кирпичного нагревательного элемента и бака для воды.

    Котлы из металла дешевле и проще в монтаже, нежели кирпичные банные печи, кроме того стальную печку можно установить, не разбирая покрытие пола и не заливая фундамента. Если бюджет не позволяет приобрести дорогостоящую автоматизированную систему отопления для бани, целесообразно собрать своими руками котел из трубы, листов стали или даже из отработанного газового баллона. Для этого достаточно владеть навыками резки металла болгаркой и уметь обращаться с электросварочным аппаратом.

    Топливом для котлов могут служить: электрическая энергия, газ, жидкое топливо, дрова, уголь, торф, топливные брикеты и даже опилки.

    Чтобы печь равномерно прогревала не только парную, а еще и соседние с ней помещения, ее необходимо устанавливать в центральной части бани. Дверцу топки выводим либо непосредственно в парную, либо в предбанник, откуда и будем производить закладку дров.

    Строим печь-котел для бани с функцией подогрева воды своими руками

    Конструкция этой печи предполагает получение пара, обогрев пространства бани и нагрева воды в баке. Под печь, как и под любую другую кирпичную конструкцию, обязательно требуется фундамент. Наиболее удачный его вид – армированный. Для него выкапывают прямоугольной формы котлован, отсыпают дно песком, а затем производят заливку цемента с укладкой прутьев арматуры через каждые 15-20 см залитого раствора. Строительство начинают только после того, как фундамент полностью укрепится и застынет. Затем его проверяют на горизонтальность, накрывают гидроизоляционными материалами и лишь тогда приступают к закладке первого ряда печи.

    Читать еще:  Где ставится обратный клапан в системе канализации

    Для самой печи, основание которой 4х5 кирпичей, а высота чуть более двух метров, понадобятся: дверцы (для поддувала, топки и двухстворчатая дверца для каменки); задвижка для дымохода чугунная или стальная; металлический бак с врезанным краном подачи воды и крышкой (объем 170-180 литров); асбестовый картон; листы стали (из них будем вырезать полосы для перекрытия печи и дверец); раствор глины печной; кирпичи шамотные и красные полнотелые; углошлифовальная машинка (болгарка) с кругами, подходящими для резки кирпича; колосники; трубы длиной 1050 мм и диаметром 50 мм.

    Металлические элементы (дверцы, бак, задвижка и колосники) при умении обращаться с болгаркой и сварочным аппаратом, можно выполнить самостоятельно, вырезая детали из листовой стали и сваривая их между собой. Впрочем, можно приобрести и готовые изделия.

    Первый ряд печи стандартный для любой кладки. Выкладываем площадку, размером 4х5 кирпичей. Проверяем горизонтальность, при необходимости простукивая кирпичи молотком.

    Второй ряд отличается от первого небольшой нишей, которая будет служить для сбора золы. Здесь же устанавливаем дверцу-поддувало.

    Третий ряд аналогичен второму, но его выкладывают с учетом перевязки (то есть в каждом последующем ряду торцевая часть верхнего кирпича располагается над серединой нижнего).

    В четвертом ряду пригодятся шамотные кирпичи желтого цвета, которыми будем футеровать топку банной печи. Здесь же перекрываем дверцу и укладываем решетки. Чтобы решетка колосника, расширяясь при нагревании, не повредила кладку, в шамоте вырезаем болгаркой пазы, в которые и укладываем решетку. При этом должно оставаться по 5 мм с каждой стороны колосника. Отсыпаем эти пазы песком.

    Со следующего (пятого) ряда начинаем формировать топливную камеру.

    Шестой ряд – устанавливаем дверцу, через которую будем впоследствии производить загрузку топлива, наращиваем стенки топливника, соблюдая перевязку и проверяя вертикальность и горизонтальность кладки (используем отвесы и строительный уровень).

    Седьмой и восьмой ряды аналогичны шестому.

    Девятый ряд кирпичей предназначен для перекрытия дверцы топливника.

    Десятый ряд нестандартный. В этом ряду кладки мы должны подготовить место для установки водяного бака и уложить шесть заранее подготовленных труб диаметром 50 мм поперек кладки. Их функция – поддерживать булыжники внутри печи и обеспечивать равномерный прогрев помещения бани даже после того, как топливо прогорит.

    Кирпичи для десятого ряда придется разрезать болгаркой на четвертинки, между которыми и будем укладывать трубы, оборачивая конец каждой асбестовым картоном.

    После того, как все шесть труб уложены, устанавливаем бак (котел) для воды из стали или чугуна.

    Одиннадцатый ряд – перекрываем трубы красным кирпичом. 12, 13, 14, 15, 16, 17, 18 ряды – производим строительство стенок печи, соблюдая перевязку.

    В девятнадцатом ряду стенки печи должны достичь верхушки котла для подогрева воды. Во внутреннее пространство печи над трубами укладываем камни (используйте только безопасные проверенные породы, выдерживающие высокую температуру и не выделяющие при нагревании в атмосферу вредных газов).

    В двадцатом ряду над баком укладываем полосы стали, предназначенные для поддержания кирпичной кладки и создания перекрытия над баком. В следующем ряду (21) поверх этих полос кладем кирпичи и перекрываем бак. Оставляем место под двухстворчатую дверцу.

    22-25 ряды – выстраиваем стенки печи, соблюдая перевязку.

    В двадцать шестом ряду, используя стальные полоски, устанавливаем дверцу и производим перекрытие над ней.

    Ряд номер 27. Здесь необходимо проложить стальные полосы шириной 10 см каждая. Под них в кирпичах двадцать шестого ряда вырезаем углубления. Обязательно оставляем зазор между сталью и кирпичами, чтобы избежать появления трещин в кладке и разрушения печи. В каждое углубление вкладываем по куску асбестового картона.

    28 ряд – при помощи стальных полос перекрываем печь, оставляя пространство для вывода дымовых газов в дымоход. Кирпичи этого ряда стачиваем болгаркой под установку задвижки (она необходима для уменьшения потерь тепла в дымоход и возможности регулировать тягу).

    29, 30 ряды – выкладываем сплошные площадки-перекрытия.

    Начиная с тридцать первого ряда, производим строительство кирпичной дымовой трубы.

    После того, как печь с котлом полностью готова, поверхности стен и потолочных перекрытий теплоизолированы, перед печью настелен лист металла, предохраняющий напольное покрытие от нечаянного попадания искр и возгорания — производим ее сушку. Для этого в камере-топливнике сжигаем некоторое количество макулатуры и ветоши. В полную мощность банную печь с котлом можно запустить в работу не ранее, чем через две недели после завершения строительства, нужно дать раствору нормально высохнуть при комнатной температуре

    В бане актуально произвести окраску кирпичной кладки или ее отделку (керамической жаростойкой плиткой, натуральными и искусственными камнями и т.д.). Ведь внешний вид печи и котла – далеко не последний пункт, касающийся удовольствия от посещения парной.

    Видео: отделка котла в бане

    Таким образом мы разобрались, как сделать печь-котел для бани своими руками, кроме этого советуем вам почитать про печь для бани. Легкого вам пара!

    Видео. Уникальная печь-котел для бани своими руками
