Автоматическая лестница на чердак своими руками

Лестница с люком на чердак своими руками

Для коттеджей за городом, частных домов и обычных дач, оборудованных любым чердаком, наличие надёжной и удобной лестницы является важным элементом.

Лестницы на чердак могут быть расположены либо снаружи, либо внутри здания. Переносные лестницы, как правило, применяются как временный вариант.

Стандартная складная лестница-трансформер

Складные лестницы могут быть выполнены из дерева и металла (алюминий). Сочетание этих материалов даёт наилучшие результаты. Для деревянных моделей нужно использовать массивную древесину. Толщина должна составлять не менее 2 см. Дерево не следует использовать, когда складная лестница слишком часто эксплуатируется, потому что это приводит к быстрому износу. В этом случае лучшим вариантом является изделие из металла.

Пластиковые аксессуары также используются для предотвращения трения компонентов во время трансформации и герметизации, когда приспособление находится в сложенном виде. Крышка люка заполнена пенополистиролом и обеспечивает хорошую теплоизоляцию.

Складные модели можно открывать вручную или автоматически, используя электрический привод. Часто с ручным приводом к механизму прикрепляется груз, что значительно облегчает процесс сборки изделия, он как бы затягивает лестницу в специальную нишу и, наоборот, плавно опускает ее, компенсируя вес.

Основными требованиями к таким приспособлениям являются их компактные размеры и высокая прочность. Кроме того, эстетика модели важна — хороший лестничный трансформатор должен сливаться с потолком.

Стандартные размеры лестниц:

Ширина. Оптимальная стандартная ширина составляет около 65 см;
Высота лестницы. Не рекомендовано использовать изделие с высотой более 3,5 метра, потому что тогда пострадает жёсткость конструкции и падение с этой высоты может привести к травмам. Процесс его опускания или подъёма будет неудобным. В этом случае вам все равно придётся отдать предпочтение монолитной лестнице;
Количество шагов. Обычно это 14 или 15;
Расстояние между ступеньками. Считается, что нормальная ширина шага составляет 19,3 см. С большим или меньшим значением лестницу будет неудобно использовать;
Толщина ступеней составляет от 18 до 22 мм;
Угол приспособления. Стандартным считается значением от 60 до 75 градусов. С большим наклоном лестница будет опасна для использования, с меньшим — приспособление будет занимать много места;
Складная модель должна выдерживать вес не менее 150 кг;
Шаги должны быть параллельны полу и не скользить.

При покупке складных приспособлений необходимо учитывать, что параметры продукта должны соответствовать размерам крышки люка, иначе складывающиеся детали коснутся отверстия. Оптимальным является люк, в котором встроена скользящая модель шириной 70 см, а длиной — 120 см. При меньшем размере отверстия неудобно будет подниматься. Если размеры люка велики, возможны большие потери тепла. Поскольку чердак является неотапливаемой комнатой, необходимо обеспечить хороший тепловой и паровой барьер.

Выбирая угол приспособления, важно учитывать, что чем меньше он, тем больше необходимо сделать размеры чердака и тем больше должна быть лестница в развёрнутом состоянии.

Складная модель должна быть прочной и надёжной. Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет. Из пластика или композита могут быть только те части, на которые практически нет давления, поскольку из-за постоянной нагрузки они могут очень быстро выйти из строя и приспособление становится небезопасным в использовании. Часто имеются накладки на шаге из пластика или резины, которые предотвращают скольжение.

Раздвижные лестницы для чердака

Скользящие раздвижные модели состоят из двух секций, одна из которых закреплена непосредственно на крышке люка, а вторая удлинена вертикально с помощью специальных направляющих.

Когда вы добавляете эту лестницу, одна секция будет сползать в другую, что вполне удобно. Единственным недостатком является громоздкая конструкция, которая требует широкого открытия на мансардном этаже.

Размышляя о складной лестничной системе, стоит помнить, что чердачные раздвижные лестницы могут отличаться по своему дизайну. В частности, принято различать следующие виды систем:

Выдвижная. Такая система имеет компактную форму. Ее особенность заключается в том, что она раздвигается. Как правило, такие конструкции изготовлены из лёгкого металла. Это важное условие, так как все части находятся в движении и могут легко провалиться, если сила низкая. Если вы делаете выдвижную модель для чердака собственными руками, вы должны обратить пристальное внимание на точки соединения частей. Периодически необходимо смазывать шарниры, чтобы не образовывалась никакая коррозия, а также это нужно для более лёгкого преобразования.
Телескопическая. Особенностью этой модели является то, что изделие легко разбирается и просто собирается. Модель относится к самым миниатюрным вариантам в сложенном виде. Рекомендуется изготавливать их из алюминия, так как это прочный и легкий металл. Основными частями изделия являются полые трубки, которые фиксируются одна на другой, а в сложенном виде трубочки просто входят друг в друга. К каждой трубе прикреплена секция ступеней, которые также выполнены из алюминия. Чтобы привести лестницу в нормальное рабочее состояние, достаточно ослабить защёлки и немного потянуть снизу. Телескопический дизайн считается самым простым, однако довольно сложно выполнить правильное соединение самостоятельно. Поэтому такие системы часто покупают на заказ.
Секционная. Этот вид считается популярным и распространённым. Его чаще всего выполняют своими руками. Особенностью конструкции является то, что она состоит из 2−4 частей, соединённых в одну систему. Если изделие состоит из двух разделов, то части разгибаются в соответствии с принципом книги, если элементов больше двух, они раздвигаются как буклет. Другим вариантом этой конструкции является, что части проталкиваются друг над другом, но не как в случае телескопической лестницы, когда трубки входят друг в друга, а просто элементы, похожим образом, перекрываются. Такие модели нельзя отнести к очень компактным продуктам, поскольку пространство для них требуется больше, чем для других вариантов, но именно секционные модели считаются самыми надёжными и безопасными.
Раздвижная со складным механизмом. Подобные модели используют реже, чем другие, поскольку их дизайн довольно необычен и его можно использовать только со специальными навыками. Особенностью изделия является то, что в его развёрнутой форме он похож на стационарный лестничный пролёт. Для его установки требуется много места. Система состоит из строки и шагов, закреплённых на ней с помощью сложных крепёжных элементов. Чтобы изделие выглядело нормально, вам нужно исправить тетиву, а затем поместить на неё шаги. И для того, чтобы собрать структуру, сначала нужно отложить шаги, а затем удалить строку, что не всегда возможно сделать быстро и легко.

Читать еще: Внешняя отделка балкона сайдингом своими руками

Основными являются следующие типы изделий:

Выбор типа лестницы

Основным критерием выбора вида приспособления является соответствие нужной высоте установки. Размер и высота лестницы определяются от пола комнаты до потолка. Для установки чердачной модели определяются размеры отверстия. Это будут размеры отверстия непосредственно в потолке. Чердачная модель может быть установлена в бетонных и деревянных проёмах.

Производители лестниц предлагают широкий спектр чердачных моделей. В любом случае монтаж и сборка изделия будет зависеть от материала производства и конструктивных особенностей, предложенных изготовителем.

Необходимые инструменты и материалы

Можно изготовить лестницу собственными руками. Для выполнения работы потребуются специальные инструменты и материалы:

ножовка по дереву;
пистолет с монтажной пеной;
набор отвёрток или отвёртку с набором бит;
различные саморезы, анкеры;
рулетка;
петли;
бруски толщиной 20−30 мм.

Простая конструкция приспособления

Современная лестница, ведущая на чердак, уже является не громоздкой стационарной структурой, а совершенно новой мобильной и практичной моделью. Для изготовления чердачных моделей выбирается наиболее простой и доступный дизайн, например, можно сделать двухсекционную складную лестницу.

Изготовление складной лестницы на чердак своими руками начинается с измерений. Для этого измерьте высоту помещения, а также ожидаемый угол приспособления. Напомним, что угол наклона достигается эмпирически. Как показывает практика, этот угол равен 30 градусов.

Высота до потолка должна быть 2,5 м, а длина лестницы — 3,0 м. Осторожно нарисуйте чертеж лестницы. Для изготовления рекомендуется использовать бревна для наклонного шва по ширине, крепления, верхние дверные петли, а также доски для ступеней.

Кроме того, нужно приобрести складные подвески, которые фиксируют крышку люка. Подготовив необходимые материалы, начинаем создавать приспособление. При работе следует учитывать высоту и ширину самой лестницы, а также количество шагов. Этапы фиксируются традиционным способом с двух сторон. Это может быть использование метода крепления «пика-канавки» или использования винтов и клея. На шаге рекомендуется нанести или наклеить противоскользящую прокладку. Установка приспособления начинается с крепления под потолком. Два стержня, равные по ширине лестнице, соединяются друг с другом контурами.

Основным недостатком этой раскладной лестницы является ее внешний вид, так как видны все крепёжные элементы и стержни.

Создание люка

Сделать складную модель на чердак своими руками не так сложно, как может показаться на первый взгляд.

При изготовлении деревянной лестницы необходимо взять твёрдую древесину (дуб, бук, ясень, лиственницу) толщиной не менее 2 сантиметров. Люк — основа любой чердачной лестницы.

Вы можете сделать люк своими руками, применив следующие материалы:

Во-первых, нужно знать параметры ширины и длины отверстия, для которого сделан люк, а затем добавить 6−8 миллиметров к полученным значениям.

Порядок работы следующий:

определите местоположение и размер будущего люка;
дальше нужно разрезать брус на 4 части требуемых размеров;
вырезать канавки на концах балок;
дальше смазываем пазы клеем и соединяем балки, укрепляем шовное место с помощью винтов;
затем фиксируем фанеру;
попробуйте посадить приспособление на люк;
чтобы закрыть люк хорошо, проткните защёлку в крышке;
чтобы открыть люк, нужно сделать ручку, которая вставляется в отверстие и нажимает защёлку.

Складные лестницы сегодня получили широкую популярность, так как они сочетают в себе сразу два важных преимущества: экономию пространства в комнате из-за сборной лестничной системы и возможность комфортного и безопасного доступа к чердаку. Какими бы ни были функции чердака в вашем доме, на него можно забраться только с помощью лестницы, которая станет связующим звеном между двумя этажами.

Чердачная лестница с люком своими руками: чертежи и пошаговые мастер-классы с инструкциями

Лестница на чердак – несложная конструкция, которую можно запросто создать самостоятельно. Она может быть основательной — из дерева либо металла, а может иметь легкую и удобную складную форму. Какие варианты подойдут для вашего чердака и как качественно изготавливается и монтируется чердачная лестница с люком своими руками, читайте в нашем материале.

Стремянки для чердака? Это в прошлом!

Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома. Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант – не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь.

Мы предлагаем вам сделать выбор в пользу более надежного варианта – проектирования и воплощения в жизнь новой современной чердачной лестницы. Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

Читать еще: Мастер набор для сварки полипропиленовых труб

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей. Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка – 120х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек.

Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

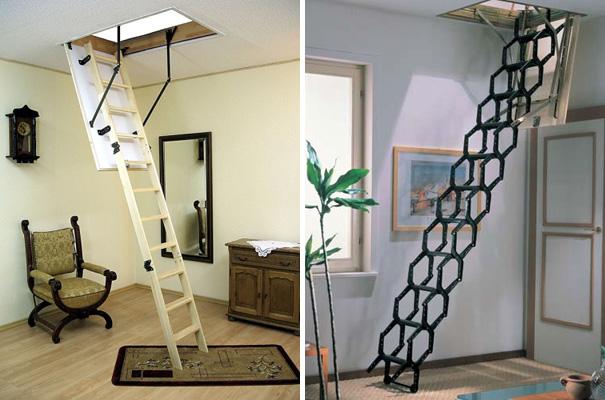

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Этапы проектировки и монтажа лестницы из трех секций с люком

Любая работа должна начинаться с проекта. Определите высоту вашей будущей лестницы, с учетом высоты потолка и уклона 60-70 градусов. Также стоит точно измерить чердачный проход и начертить соответствующую схему. Чертеж должен содержать такую информацию: длина лестницы, угол наклона, высота потолка комнаты, размеры прохода и чердачного люка, ширина марша, число и размеры секций, количество, расстояние и размеры ступеней.

I. Подготовка чертежа

На этом этапе производится расчет конструкции. Длину лестницы рассчитать несложно. Используем простую математическую формулу: Д = В/, где α – выбранный угол наклона, В – высота потолка. Так, при высоте потолка 3 м и угле наклона 60 градусов, длина лестницы составит 3/0,867 = 3,46 м. Мастера советуют добавлять к полученной цифре несколько сантиметров, чтобы потом более точно вымерять и отрезать нужную длину:

Далее изготавливаем чердачный люк:

Размеры люка должны быть немного меньше самого проема. Для расчета с каждой стороны дверцы оставляется 6-7 мм.

Длину секций рассчитываем по такой схеме: первая секция — длина люка минус 10%; вторая секция – длина первой секции минус 10%; третья секция – сумму длин первых двух секций вычитаем из общей длины лестницы.

Теперь расчеты нужно перенести на бумагу и приступить к подготовке необходимых материалов и инструментов.

II. Выбор материалов и инструментов

Для реализации проекта нужно приготовить столярные инструменты: рулетку, стамеску, ножовку, шуруповерт, сварочный аппарат (или капитальные соединения для металлического каркаса), угольник, ножовку, струбцины, столярный клей, малярный скотч, электроды, столярный клей.

Основные материалы, которые нам понадобятся: бруски 50х50 мм для отделки люка (примерно 4-5 шт.); две доски для тетивы 100х25 мм длиной, равной выбранной длине лестницы; доска для ступеней 100х20 или 100х25 мм; фанера или материал с аналогичными характеристиками (для дверцы люка хватит одного стандартного листа); пластины и уголки для открывания и петель; гайки, болты, саморезы, шайбы и пр.

III. Изготовление дверцы люка

Шаг I. Подготовьте бруски для люка. На концах брусьев выполните надрезы-пазы, чтобы плотно соединить конструкцию в правильный треугольник с помощью монтажного клея и креплений. Углы рамы защитите временными фанерными пластинами, чтобы прямоугольник не повело.

Шаг II. К основанию из брусков прикрепите лист фанеры соответствующего размера. Теперь нужно примерить люк к проходу на чердак. Он должен быть меньше на 6-7 мм со всех сторон.

Шаг III. Предусмотрите замок для чердачной дверцы. Это может быть автоматический механизм, или самый обыкновенный шпингалет, который можно открыть шестом с наконечником.

Читать еще: Веревка на балконе для сушки своими руками

Шаг IV. Монтируем механизмы открывания/закрывания люка. Если вы не хотите покупать готовые механизмы, можно сделать их своими руками. Креплений должно быть два – левое и правое. Для работы приобретите стальную пластину 4х20 мм и уголок. На фото показан чертеж левой детали крепления. Правая выполняется в зеркальном отражении. Размеры даны условно. Для более точных расчетов, учитывайте ваши параметры. Перед закреплением, обязательно проверьте механизмы в работе:

IV. Собираем лестницу

Вы всегда можете заказать уже готовую секционную лестницу у мастеров, которую можно закрепить по готовой схеме самостоятельно. Но если вы решили выполнить работу своими руками до конца, можно собрать лестницу из приготовленных материалов.

Шаг 1. Размечаем на тетивах места монтажа ступеней. Для этого нанесите карандашом разметку на каждую деталь, согласно выбранному углу наклона лестницы и произведенным ранее расчетам. Теперь прижмите торцы досок плотно друг к другу и скрепите их малярным скотчем. Это необходимо, чтобы высверлить сквозные отверстия в местах соединения секций. Просверлите отверстие для шарнира диаметром около 25 мм в месте соединения первой и второй секции. Далее нужно снять скотч и перевернуть доски, снова скрепив их. Теперь сверлим аналогичное отверстие на стыке второй и третьей секций:

Шаг 2. Разрезаем тетивы по намеченным линиям. Далее выполняются пазы для ступенек с внутренней стороны тетив с помощью стамески. Глубина пазов должна быть не менее 5 мм (это также следует учесть на первом этапе проектировки). Нижнюю секцию тетив следует скосить, согласно углу наклона лестницы.

Шаг 3. Нарезаем ступени по разметке и крепим их к левой тетиве. Ступеньки сажаем на клей и закрепляем саморезами. Прикладываем правую тетиву и также скрепляем саморезами.

Шаг 4. Крепим петли для раздвижного механизма лестницы. Петли, как и шарнирные механизмы, можно купить в магазине, или изготовить самостоятельно из металлической ленты. Нам понадобиться восемь полос из металла (можно использовать остатки от механизмов дверцы). К четырем полоскам приварите небольшие отрезки такой же полосы. В каждой детали сверлим по два отверстия (для крепления и шарнира). Соединяем шарнир с петлями. Теперь стыкуем разрезанные секции и прикладываем петли так, чтобы каждый шарнир попадал в паз (25 мм отверстия, просверленные перед разрезанием секций). Закрепляем петли на тетивах:

V. Окончательная сборка

Теперь верх готовой лестницы нужно закрепить к люку, предварительно проверив работу шарнирных механизмов. Лестницу следует проверить и после монтажа. Убедившись в исправности и функциональности всех деталей, вскройте ступеньки лаком:

И еще одно пошаговое руководству по монтажу:

Утеплить и герметизировать люк можно с помощью поролона или строительной ваты. Края люка следует обшить резиновой лентой-герметиком.

Вот и все, ваша лестница с люком готова! Это как раз тот вариант, который вполне выполним «в одну каску». Желаем вам быстрой и легкой работы.

Чердачная лестница с электроприводом

Большинство домов строится с эксплуатируемыми чердаками. Вместе с тем не всегда есть возможность попасть туда обычным способом – по стационарной лестнице. Да и места она занимает немало. В этом случае на выручку приходят альтернативные варианты – складные или раздвижные чердачные конструкции. Они состоят из нескольких секций и могут раскладываться вручную или автоматически – с помощью электропривода.

Основное преимущество таких лестниц – компактность, дешевизна и простота в эксплуатации. А если поставить запорный замок, то можно ограничить доступ на чердачное помещение детям или помешать непрошеным гостям проникнуть в дом через крышу.

Как выбрать чердачную лестницу?

Для начала, нужно рассчитать размеры чердачного проема. С одной стороны, хорошо, если он будет немаленьким – можно будет установить более удобную широкую лестницу. Однако, с другой – чем больше проем, тем больше теплопотери. В любом случае, крышку чердака лучше утеплить. Далее необходимо измерить расстояние от проема до пола.

Максимальная высота складных или выдвижных лестниц не должна быть более 350 см. Если расстояние от пола до чердака больше, лучше установить стационарную лестницу.

Следует учесть и размер коридора или другого помещения, в котором будет раскладываться лестница. Предварительно начертите на бумаге, как будет выглядеть конструкция в разложенном виде, подумайте, не помешает ли ей что-либо раскладываться?

Обратите внимание и на материал, из которого изготовлена лестница. Металлические больше подойдут для гаража или мастерских. Кроме того, они должны быть оцинкованными, иначе могут заржаветь. Для дачи хороши конструкции из дерева. Идеальный вариант – лестница с деревянными ступенями и металлическими направляющими.

Лучше устанавливать лестницу с поручнями. Они сделают конструкцию более безопасной. Это особенно важно, если в доме есть пожилые люди или дети.

Своими руками

Форумчанин rasss сначала хотел установить лестницу с рычажным механизмом. Однако такой механизм подъема не подошел: рычаги упирались в плиту перекрытия. Поэтому хозяину пришлось изобретать складную лестницу с электроприводом, состоящую из трех элементов. Лебедку он сделал из двух стеклоподъемников от автомобиля Ford Explorer с рычажными механизмами. Знакомый изготовил токарные детали, остальное форумчанин сделал сам.

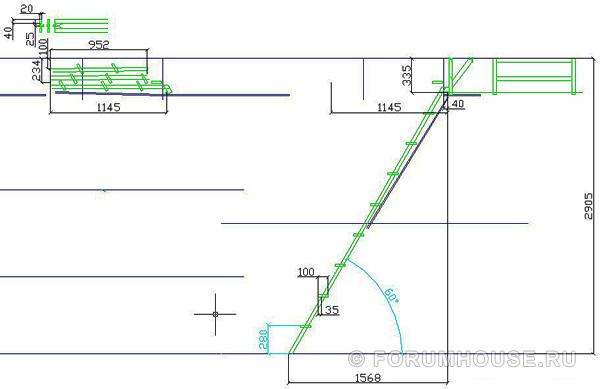

Предварительно в программе в AutoCad был нарисован чертеж.

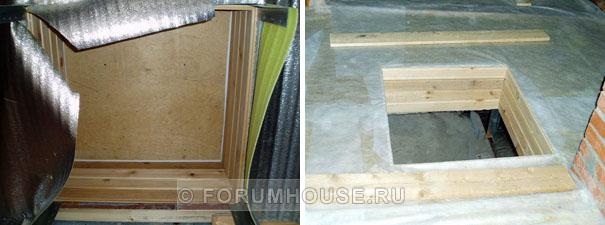

Люк изготовлен из фанеры толщиной 10 мм. Каркас сделан из деревянного бруска 50х50 см, уплотнен по периметру базальтовой ватой в виде самоклеющейся ленты толщиной 5 мм. Крышка вышла тяжелой, но, как отмечает rasss, в этом есть свой плюс: под своим весом она хорошо прижимается к проему.

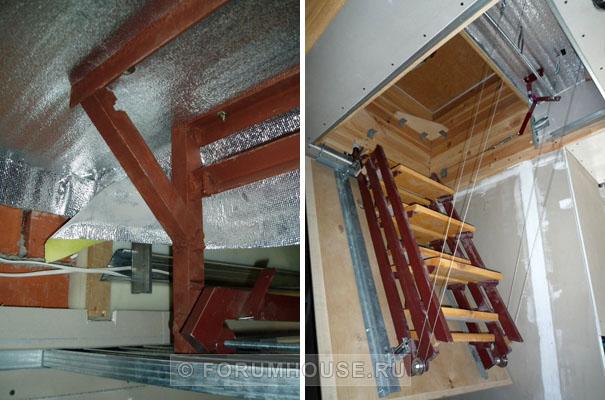

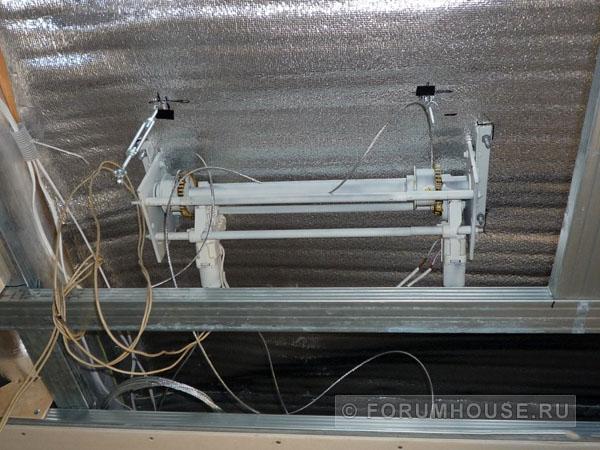

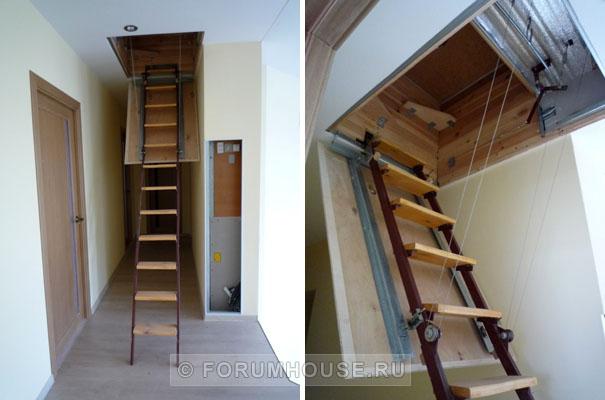

Чердачная складная лестница закреплена на кронштейне. Направляющие сделаны из профильной трубы 20х40. Чтобы крышка более плотно прилегала к потолку, форумчанин снабдил передние подвесы пружинами. Задние подвесы дополнительно подтягиваются с помощью тросового привода.
